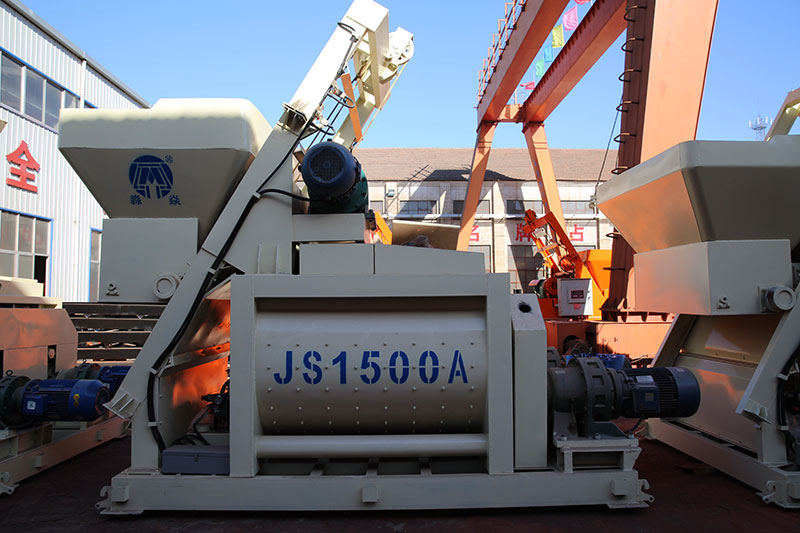

JS1500混凝土攪拌機簡介

   鄭州長城建機是國內混凝土攪拌機比較大的生產商，我公司研發的JS1500混凝土攪拌機是雙臥軸強制式攪拌機，除單機作業外還能與PLD1600配料機組成簡易混凝土攪拌站，也可以作為HZS50攪拌站的配套主機。具有自動化程度高、攪拌質量好、效率高、能耗低、噪音小、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點。

   JS1500可分為擺線針式減速機和行星式減速機兩種。支腿部分高度設計為:2.7米支腿高度和3.8米出料高度。用戶可自行配備翻斗車、自卸車、攪拌車使用，同時還可根據用戶特殊要求進行改制，以滿足用戶需要。

JS1500結構簡介及工作原理

JS1500混凝土攪拌機是由上料、攪拌、卸料、供水、電氣等部分組成。

1、攪拌系統

攪拌系統是由電動機、皮帶輪、減速器、開式齒輪、攪拌筒攪拌裝置、供油裝置等組成。電動機直接與擺線針減速器相接，減速器兩輸出軸通過兩對開式齒輪分別帶動二根水平配置的攪拌軸反向等速回轉。攪拌筒上的四個觀察蓋在掀開90°后能相向推出。

2、上料系統

   上料系統由卷揚機構、上料龍架、料斗、進料嘴等組成。制動電動機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪牽引料斗沿上料架軌道向上爬升，當爬升到一定高度時，料斗底部斗門上的一對滾輪進入上料架水軌道，斗門自動打開，物料經過進料嘴投入攪拌筒內。為保證料斗準確就位，在上料架上裝有限位開關。上限位有兩個限位開關，分別對料斗上升起限位和安全保護作用。下限位只有一個限位開關，當料斗下降至地坑底部時，鋼絲繩稍松，強簧杠桿機構使下限位動作，卷揚機構自動停車。下限位及彈簧杠桿機構均裝在上導軌頂部。上料架上部是可以折疊的。用螺栓聯接，運輸時將其折疊，以便降低運輸高度。制動電機可保證料斗在滿負荷運行時可能性地停在任意位置，制動力矩的大小由電機后座的大螺母調整。

3、供水系統

   供水系統由水泵、節流閥、清洗裝置、噴淋裝置組成。通過氣缸帶動節流閥可調節水的流量，面供水總量由電子稱調節。

4、卸料系統

   卸料系統由卸料六、氣泵、換向閥、分氣閥、氣缸、電氣等機構組成。卸料門安裝在攪拌機底部，通過氣缸，實現氣動卸料。以及卸料門的開閉位置，通過調整密封條的位置可保證卸料門密封。JS1500卸料手動操作桿是為臨時停電時應急卸料和氣缸失靈時卸料之用，平時應將其拆下，以防傷人。

5、電氣系統

   電氣控制線路設有空氣開關、熔斷器、熱繼電器，具有短路保護、過載保護的功能。所有控制按鈕及空氣開關手柄和指示燈均布置在配電箱門上，并設有門鎖。按鈕外面設有防護罩。配電箱內的電器元件裝在一塊絕緣板上，安全可靠，操作維修方便。

JS1500混凝土攪拌機應用范圍

   JS1500混凝土攪拌機適用于各類預制構件廠及水利、道路、橋梁等工業及民用建筑工程施工部門攪拌干硬性混凝土、流動性混凝土、輕骨料混凝土及各種砂漿。既可獨立作業，又可與相應配料機組合成簡易攪拌站。襯板、攪拌葉片均采用高硬度、高韌性的耐磨合金鑄鋼，使用壽命長。電器控制系統主件均采用進口元件，性能優良，可靠性高。

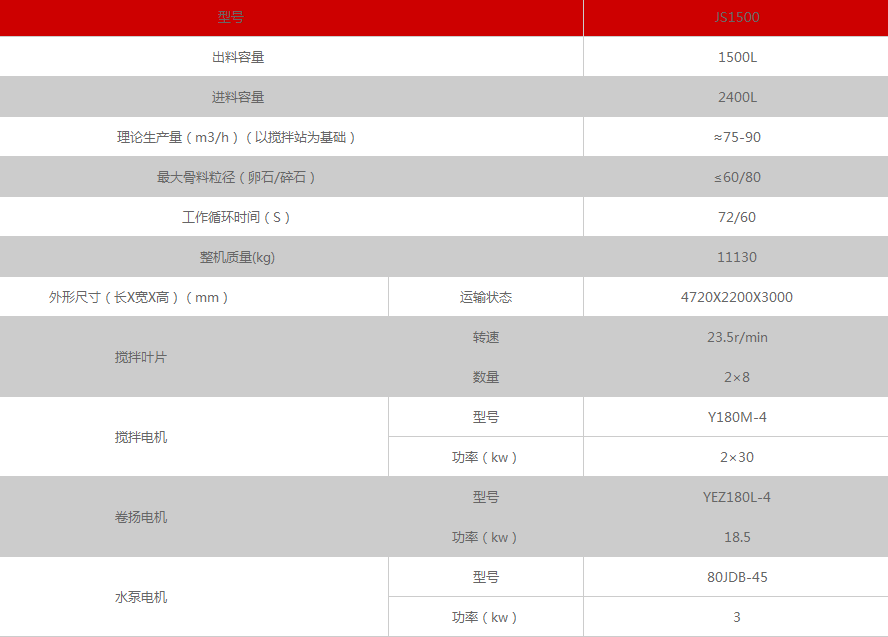

JS1500混凝土攪拌機技術參數
